Pomiarowanie

Rolety zewnętrzne

Roleta zewnętrzna montowana na ścianie

Roleta montowana na elewacji z prowadnicami prostymi SK, SK+MKT (zwijana) jest przeznaczona do zabudowy otworu okiennego w ścianach zewnętrznych budynków, stosowana zarówno w obiektach będących w trakcie budowy, jak i w już istniejących.

1. Wnęka okienna widziana od frontu
2. Wnęka okienna widziana z boku
3. Wnęka okienna widziana od góry
  • A - SZEROKOŚĆ SKRZYNKI (Wymiar ten należy wprowadzić w pole „szerokość” w naszym konfiguratorze) Jest to szerokość całkowita rolety razem z prowadnicami.
  • B - WYSOKOŚĆ ROLETY (Wymiar ten należy wprowadzić w pole „wysokość” w naszym konfiguratorze) Jest to wysokość całkowita rolety, skrzynki razem z prowadnicami
  • C - SZEROKOŚĆ WNĘKI OKIENNEJ Jeżeli szerokość wnęki we wszystkich punktach nie jest jednakowa należy przyjąć najmniejszy wymiar wnęki.
  • D - WYSOKOŚĆ SKRZYNKI Jest to wysokość skrzynki bez prowadnic, wysokość ta jest uzależniona od wymiaru całkowitego rolety, a jej wymiary wahają się od 139mm - 207mm
  • E - WYSOKOŚĆ WNĘKI OKIENNEJ Jeżeli wysokość wnęki we wszystkich punktach nie jest jednakowa należy przyjąć najmniejszy wymiar wnęki.
  • F - SZEROKOŚĆ PROWADNICY Wszystkie modele prowadnic posiadają tą samą szerokość 53mm.

Roleta zewnętrzna montowana we wnęce okiennej

Roleta montowana we wnęce okiennej z prowadnicami kątowymi lub prostymi. SK, SK+MKT (zwijana) jest przeznaczona do zabudowy otworu okiennego we wnękach okiennych budynków, stosowana zarówno w obiektach będących w trakcie budowy, jak i w już istniejących.

1. Wnęka okienna widziana od frontu
2. Wnęka okienna widziana z boku
3. Wnęka okienna widziana od góry
  • A - SZEROKOŚĆ WNĘKI OKIENNEJ (Wymiar ten należy wprowadzić w pole „szerokość” w naszym konfiguratorze uwzględniając dystans Z) Jeżeli szerokość wnęki we wszystkich punktach nie jest jednakowa należy przyjąć najmniejszy wymiar wnęki.
  • B - WYSOKOŚĆ WNĘKI OKIENNEJ (Wymiar ten należy wprowadzić w pole „wysokość” w naszym konfiguratorze) Jeżeli wysokość wnęki we wszystkich punktach nie jest jednakowa należy przyjąć najmniejszy wymiar wnęki.
  • C - GŁĘBOKOŚĆ WNĘKI OKIENNEJ Głębokość wnęki okiennej jest to wymiar na który należy zwrócić uwagę przy doborze wielkości skrzynki wymiary skrzynek wahają się od 139mm - 207mm patrz poniżej tabela „wymiary skrzynek”
  • D - WYSOKOŚĆ SKRZYNKI Jest to wysokość skrzynki bez prowadnic, wysokość ta jest uzależniona od wymiaru całkowitego rolety a jej wymiary wahają się od 139mm - 207mm patrz poniżej tabela „wymiary skrzynek”
  • E - SZEROKOŚĆ PROWADNICY Wszystkie modele prowadnic posiadają tą samą szerokość 53mm.
  • Z - DYSTANS Jest to dystans który należy odjąć od szerokości wnęki okiennej w celu swobodnego montażu rolety. Odejmujemy po 2mm z każdej strony w sumie 4mm od szerokości wnęki.

Typ rolet zewnętrznych

TYP A - na elewacji, lewoskrętne
TYP B - we wnęce, lewoskrętne
TYP C - we wnęce, prawoskrętne

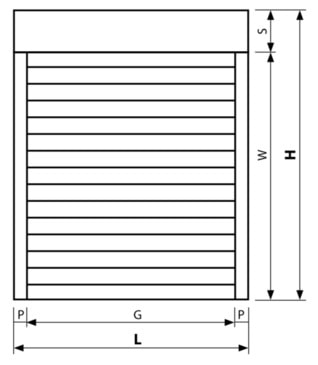

Wymiarowanie rolety w zależności od sposobu montażu
TYP A
Roleta montowana na elewacji, prowadnice proste.
szerokość rolety: L = G + (2 x P)
wysokość rolety: H = W +S

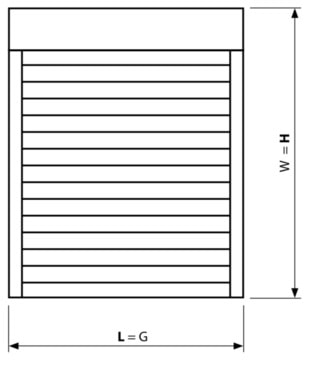

TYP B i C
Roleta montowana we wnęce okiennej prowadnice kątowe lub proste.
szerokość rolety: L = G
wysokość rolety: H = W
Jeżeli szerokość i wysokość wnęki we wszystkich punktach nie jest jednakowa należy przyjąć najmniejszy wymiar wnęki lub dokonać odpowiedniej korekty otworu.
  • L - SZEROKOŚĆ CAŁKOWITA ROLETY
  • G - SZEROKOŚĆ WNĘKI OKIENNEJ
  • P - SZEROKOŚĆ PROWADNICY (w zależności od zastosowanego rodzaju prowadnic - patrz rodzaje prowadnic)
  • H - WYSOKOŚĆ CAŁKOWITA ROLETY
  • W - WYSOKOŚĆ WNĘKI OKIENNEJ
  • S - WYSOKOŚĆ SKRZYNKI ROLETY

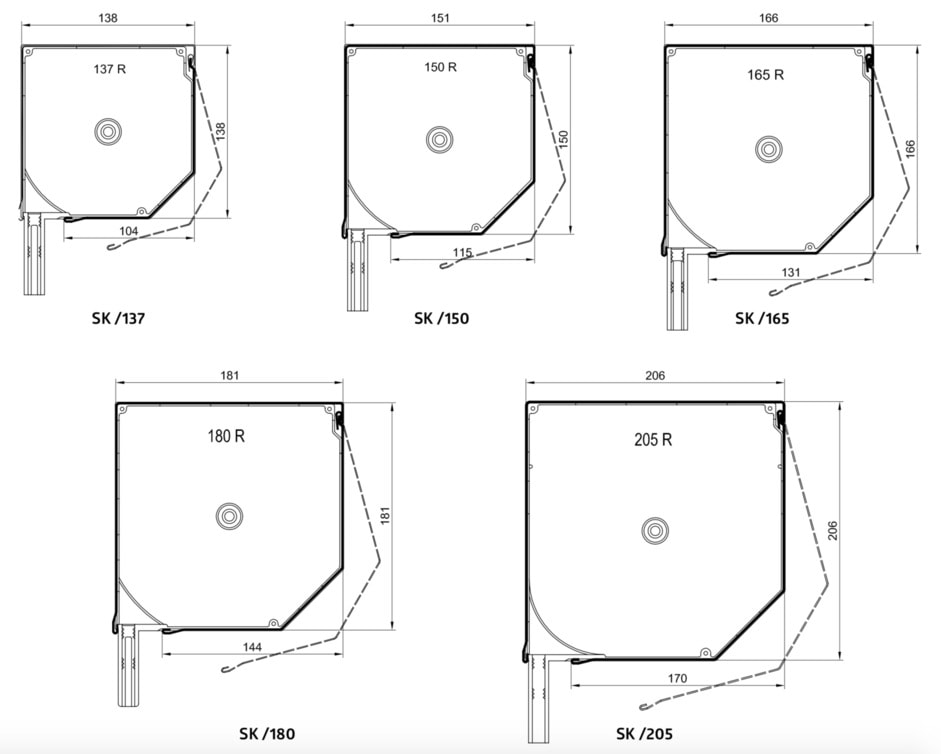

Skrzynki i pokrywy boczne

skrzynki wymiary

Maksymalne wymiary skrzynek

CAŁKOWITA WYSOKOŚĆ ROLETY DLA PROFILU PA39
Typ skrzynki Wysokość skrzynki Szerokość skrzynki Roleta SK Roleta SK z silnikiem Roleta SK + MKT
137 139mm 137mm do 1560mm do 1440mm -
165 167mm 165mm do 2390mm do 2280mm do 1500mm
180 183mm 180mm do 2950mm do 2790mm do 2300mm
205 207mm 205mm do 4320mm do 4050mm do 2400mm

*MKT - moskitiera


Prowadnice i profil

PROWADNICA PROSTA
PP 53

prowadnica prosta

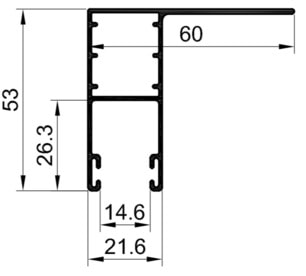

PROWADNICA KĄTOWA
PK 53

prowadnica kątowa

PROWADNICA PODWÓJNA
PPDO 53

prowadnica podwójna

PROWADNICA PROSTA
PP 68

prowadnica prosta duża

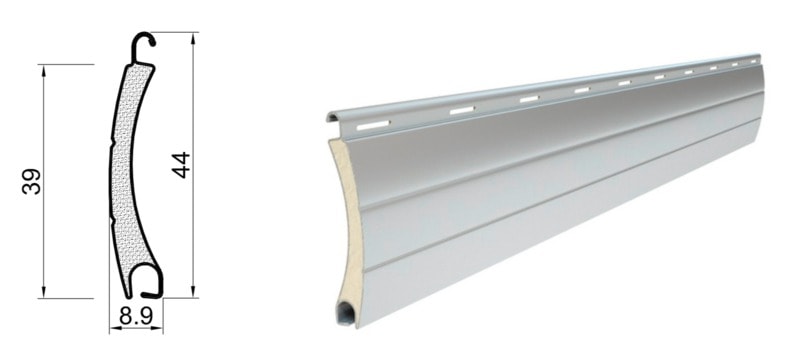

Profil PA39

kolory pancerza

*W przypadku większych rozmiarów:
Profil PA39 zostanie zastąpiony profilem PA43 - profil ten różni się głównie rozmiarem i wygląda praktycznie identycznie.
Prowadnica PP 53 zostanie zastąpiona prowadnicą PP 68.

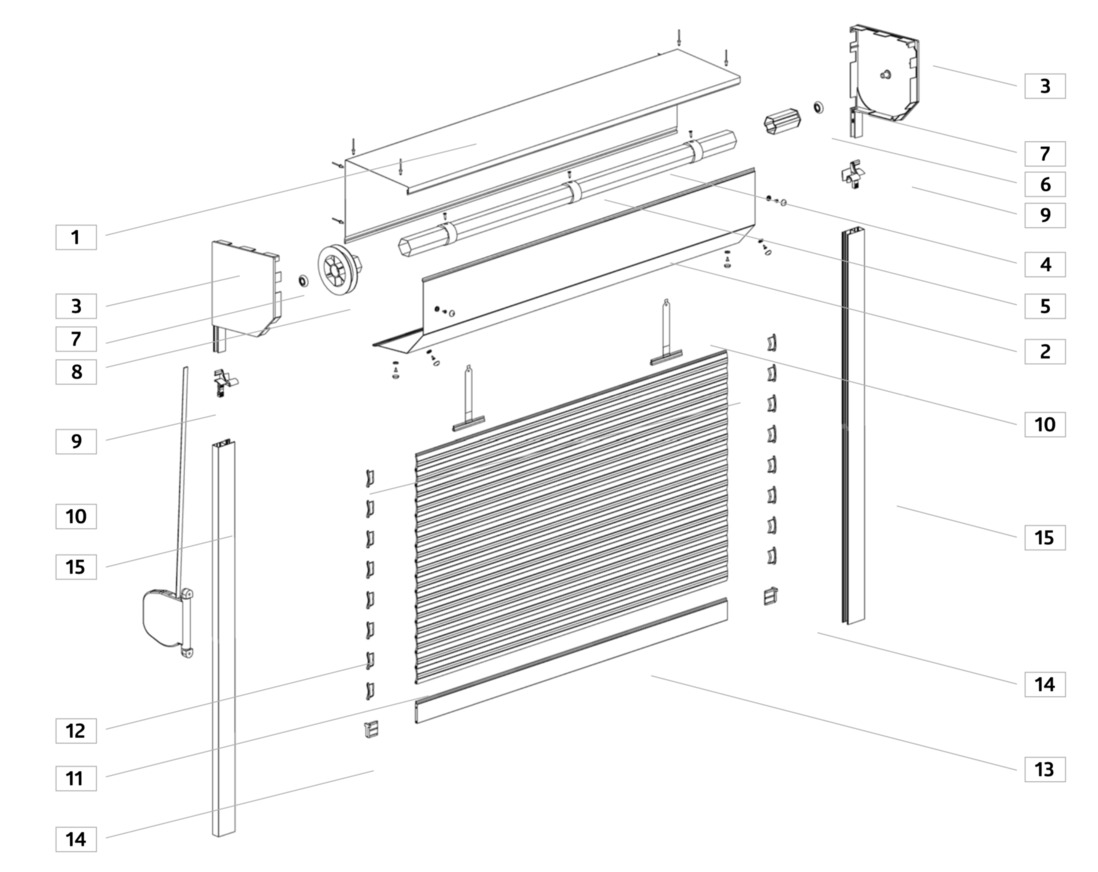

Elementy składowe rolety zewnętrznej

elementy składowe rolety zewnętrznej

1. SK / 11 - SKRZYNKA ROLETOWA GÓRA
2. SK / 21 - SKRZYNKA ROLETOWA DÓŁ
3. BS 45 POKRYWA BOCZNA SKRZYNKI
4. RURA OKTAGONALNA
5. PIERŚCIEŃ ZWIĘKSZAJĄCY
6. OBSADKA
7. ŁOŻYSKO
8. KOŁO NAWOJOWE

9. ŚLIZGACZ PIÓR W PROWADNICY
10. WIESZAK
11. KURTYNA ROLETY Z PROFILU ALUMINIOWEGO
12. ZATYCZKA PROFILU
13. LISTWA DOLNA
14. ZATYCZKA LISTWY DOLNEJ
15. PROWADNICA

*Wszystkie wymiary podajemy w milimetrach

Rolety zewnętrzne SCREEN

Instrukcja pomiarowania Roleta Screen Zewnętrzna

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.


  • A - SZEROKOŚĆ Jest to szerokość zewnętrznej wnęki okiennej z zewnątrz.
  • B - WYSOKOŚĆ Jest to wysokość zewnętrznej wnęki okiennej z zewnątrz.
  • C1, C2, C3 - Szerokość widocznych elementów ościeżnicy

Wymiary A i B będą wymiarami gotowego produktu.

*C1 oraz C2 to szerokość widocznych elementów ościeżnicy w części bocznej (jeżeli C1<25 mm lub c2<25 montaz niemożliwy)


Dane techniczne

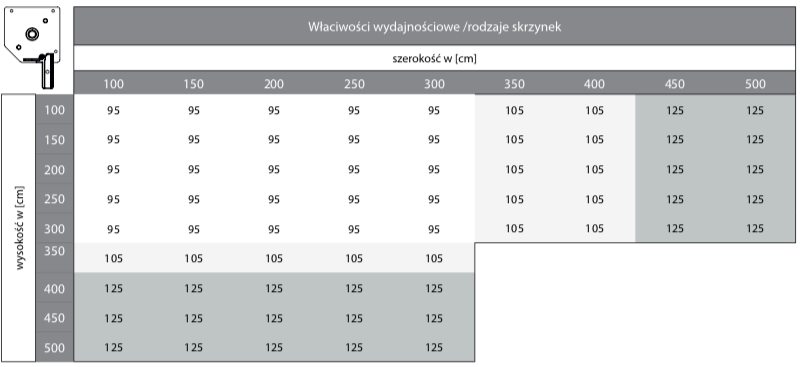

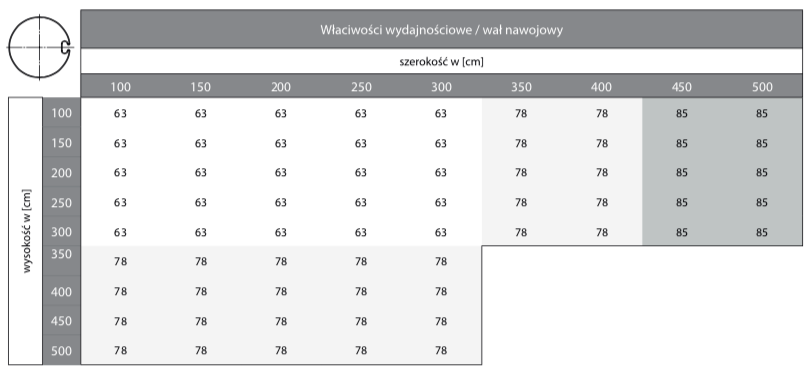

Maksymalne wymiary wspierane przez skrzynki
Typ skrzynki Max szerokość Max wysokość
95 3000mm 3000mm
105 3500mm* 4000mm*
125 5000mm* 5000mm*

*Nie możemy wyprodukować rolet Screen, gdzie oba wymiary przekraczają 3000mm. Tylko jeden wymiar może przekroczyć 3m, na przykładzie: możliwe jest zamówienie rolety Screen o następującyzh wymiarach - 5000x3000, natomiast zamowienie 5000x3100 jest już niemożliwe, tak samo 3100x5000.

Specyfika wydajnościowa systemu
Wymiary systemu [mm] Właściwości systemu
Wysokość skrzynki: 95/105/125 Odporność na wiatr [km/h]: 145
Powierzchnia systemu [m2]: 9/12/15 Redukcja promieniowania słonecznego: 75%
Filtracja UV: 8%

HEMA - Skrzynka 95

Skrzynka 95 - 45°Skrzynka 95 - 45°
Skrzynka 95 - 90°Skrzynka 95 - 90°
Prowadnica standardProwadnica standard
Dolny profilDolny profil

HEMA - Skrzynka 105

Skrzynka 105 - 45°Skrzynka 105 - 45°
Skrzynka 105 - 90°Skrzynka 105 - 90°
Prowadnica standardProwadnica standard
Dolny profilDolny profil

HEMA - Skrzynka 125

Skrzynka 125 - 45°Skrzynka 125 - 45°
Skrzynka 125 - 90°Skrzynka 125 - 90°
Prowadnica standardProwadnica standard
Dolny profilDolny profil

*Wszystkie wymiary podajemy w milimetrach.

Roleta MINI

Instrukcja pomiarowania Roleta MINI

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

Wolnowisząca MINI
  • A - SZEROKOŚĆ Jest to szerokość szyby razem z listwami przyszybowymi. Pomiar pobieramy w miejscach łączenia listwy przyszybowej z ramą okna. Szerokość A jest szerokością tkaniny.
  • B - WYSOKOŚĆ Jest to wysokość od górnej krawędzi ramy okna do miejsca łączenia listwy przyszybowej z ramą okna.
  • I - Rama okna
  • II - Listwa przyszybowa
  • III - Szyba

* Wszystkie wymiary podajemy w milimetrach

• Rura – wymiar A +4 mm
• Tkanina – wymiar A
• Belka obciążająca – wymiar A

Roleta MGS, MGII, MAXI

Instrukcja pomiarowania Roleta MGS, MGII, MAXI

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

Przykręcane - wnęka okienna
  • A - SZEROKOŚĆ WNĘKI OKIENNEJ Jeżeli szerokość wnęki we wszystkich punktach nie jest jednakowa należy przyjąć najmniejszy wymiar wnęki. 5mm to dystans który należy odjąć od szerokości wnęki okiennej w celu swobodnego montażu rolety.
  • B - WYSOKOŚĆ WNĘKI OKIENNEJ Jeżeli wysokość wnęki we wszystkich punktach nie jest jednakowa należy przyjąć najmniejszy wymiar wnęki. 5mm to dystans który należy odjąć od wysokości wnęki okiennej w celu swobodnego montażu rolety.

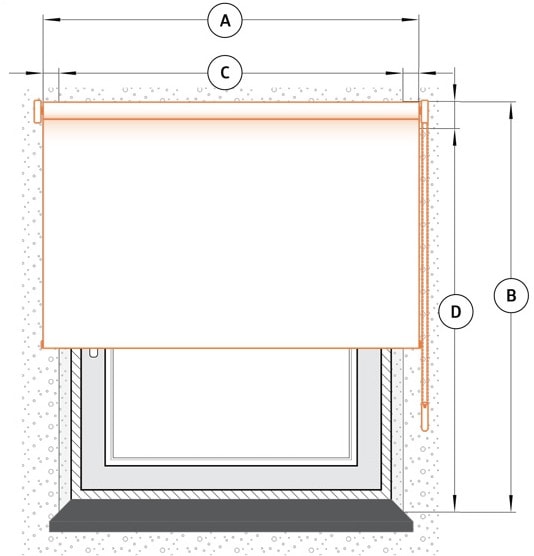

Przykręcane - ściana lub sufit
help wymiar-mgs-2-edit.jpg (77 KB)
  • A - SZEROKOŚĆ TKANINY ROLETY
  • B - WYSOKOŚĆ ROLETY
  • C - SZEROKOŚĆ WNĘKI OKIENNEJ
  • D - WYSOKOŚĆ WNĘKI OKIENNEJ

Użyj tej opcji, jeśli chcesz zainstalować rolete na ścianie. Sugerujemy żeby roleta była ok 8-10 cm szersza oraz 8-10 cm wyższa od wnęki okiennej, tak aby nie było prześwitów.

* Górny mechanizm rolety zajmuję około 8 cm na wysokość

Dodatkowe informacje i uwagi

Schematy Rolety MGS

Dzięki zintegrowaneku kołnierzowi ochronnemu, roleta estetycznie przypomina modele kasetowe. Gwarantuje on dodatkowo boczne prowadzenie materiału. Na indywidualne zamówienie, możliwe jest użycie łącznika szyny nośnej, który umożliwia zestawienie kilku rolet blisko siebie, dla minimalnych przerw między tkaninami.

By zamówić roletę z łącznikiem, opisz to w polu "uwagi", by dać nam o tym znać i omówić szczegóły.

* Wszystkie wymiary podajemy w milimetrach

Algorytm wymiarowy
• Rura – wymiar A +4 mm
• Tkanina – wymiar A
• Belka obciążająca – wymiar A
• Profil nośny MG S
– wymiar A +15 mm
• Profil osłonowy MG S
– wymiar A +15 mm
• Profil zaczepowy MG S
– wymiar A +15 mm

Roleta MICRO, MICRO S

Instrukcja pomiarowania Roleta MICRO

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

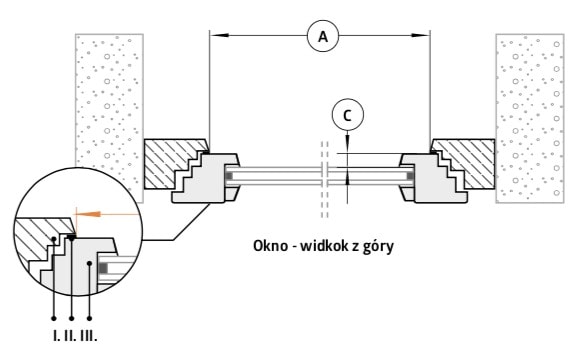

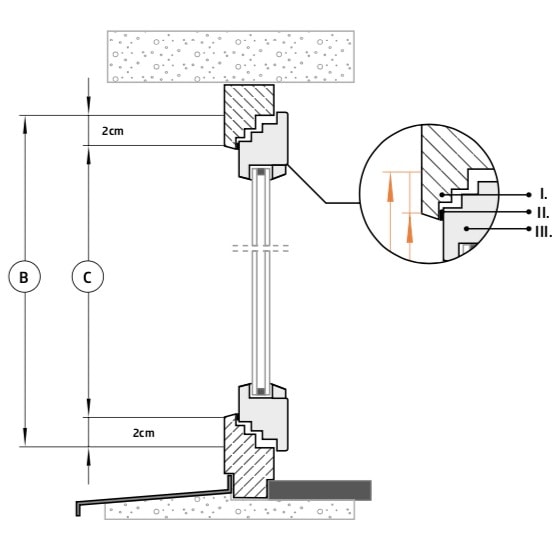

Przykręcane - wnęka okienna

Jeśli posiadają Państwo nietypowe listwy przyszybowe np. „zaokrąglone” prosimy o ich wskazanie w polu „Model” przy składaniu zamówienia! przygotujemy dla Państwa specjalne listwy prowadzące które idealnie przylegają do zaokrąglonej powierzchni listew przyszybowych. (Patrz rysunek poniżej)

Profil przyszybowy
KLASYCZNY
Profil przyszybowy
ZAOKRĄGLONY

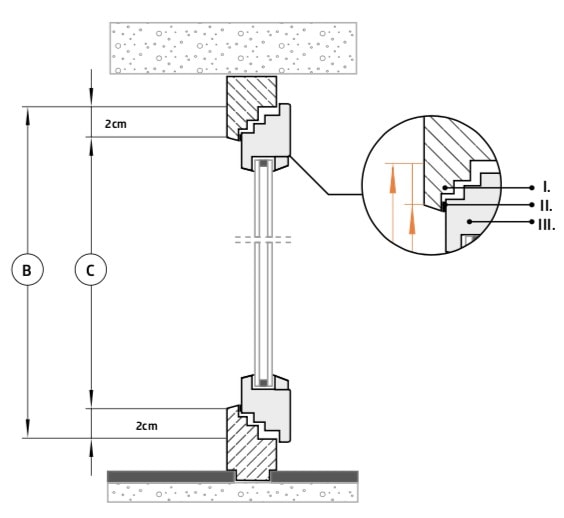

  • A - SZEROKOŚĆ Jest to szerokość szyby wazem z listwami przyszybowymi. (Pomiar pobieramy w miejscach łączenia listwy przyszybowej z ramą okna).
  • B - WYSOKOŚĆ Jest to wysokość szyby razem z listwami przyszybowymi. (Pomiar pobieramy w miejscach łączenia listwy przyszybowej z ramą okna). *tkaniny 100% blackout max. 180cm wysokości tkaniny
  • C - WYMIAR POMOCNICZY SZEROKOŚĆ ŚWIATŁA SZYBY

    * Roleta MICRO pracuje w świetle szyby w przestrzeni między listwami przyszybowymi. (Przy pobieraniu wymiaru prosimy od podanie trzeciego wymiaru pomocniczego jakim jest szerokość światła szyby, należ zmierzyć wymiar szyby BEZ USZCZELEK) pobieramy wymiar tylko SZYBY! pozwoli to na prawidłową i swobodną pracę rolety. Wymiar pomocniczy podajemy w dodatkowym polu pod wymiarami.

  • I - Rama okna
  • II - Listwa przyszybowa
  • III - Szyba

Rolety o wysokości przekraczającej 2000mm (200cm) mogą nie schować sie w całości w kasecie.
**Wszystkie wymiary podajemy w milimetrach

Plisy (żaluzje plisowane)

Instrukcja pomiarowania Rolet plisowanych

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

Montaż wewnątrz wnęki okiennej
Montaż wewnątrz wnęki okiennej
  • A - SZEROKOŚĆ WNĘKI OKIENNEJ Jeżeli szerokość wnęki we wszystkich punktach nie jest jednakowa, należy przyjąć najmniejszy wymiar wnęki. 5mm to dystans który należy odjąć od szerokości wnęki okiennej w celu swobodnego montażu plisy.
  • B - WYSOKOŚĆ WNĘKI OKIENNEJ Jeżeli wysokość wnęki we wszystkich punktach nie jest jednakowa, należy przyjąć najmniejszy wymiar wnęki. 5mm to dystans który należy odjąć od wysokości wnęki okiennej w celu swobodnego montażu plisy.

Montaż wewnątrz wnęki okiennej ma zastosowanie dla następujących typów rolet plisowanych: 1SCOW, 2SCOW.

Montaż na ścianie / suficie
Montaż na ścianie
  • A - SZEROKOŚĆ PLISY
  • B - WYSOKOŚĆ PLISY
  • C - SZEROKOŚĆ WNĘKI OKIENNEJ
  • D - WYSOKOŚĆ WNĘKI OKIENNEJ

Użyj tej opcji, jeśli chcesz zainstalować plisy na ścianie. Sugerujemy żeby plisa była ok 8-10 cm szersza oraz 8-10 cm wyższa od wnęki okiennej, aby uniknąć prześwitów.

Montaż na ścianie / suficie ma zastosowanie dla następujących typów rolet plisowanych: 1SCOW, 2SCOW.

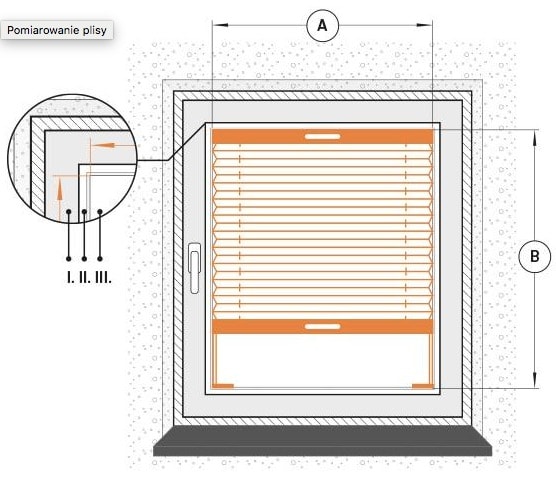

Montaż między listwy przyszybowe
Montaż między listwy przyszybowe
  • A - SZEROKOŚĆ Jest to szerokość „światła” szyby.
  • B - WYSOKOŚĆ Jest to wysokość „światła” szyby.
  • I - Rama okna
  • II - Listwa przyszybowa
  • III - Szyba

*Plisa pracuje w świetle szyby w przestrzeni między listwami przyszybowymi. (Przy pobieraniu wymiaru należy zmierzyć wymiar szyby BEZ USZCZELEK) pobieramy wymiar tylko SZYBY! pozwoli to na prawidłową i swobodną pracę plisy.

Montaż między listwy przyszybowe ma zastosowanie dla następujących typów rolet plisowanych: 2SCK.

Montaż na listwy przyszybowe
Montaż na listwy przyszybowe
  • A - SZEROKOŚĆ Jest to szerokość szyby razem z listwami przyszybowymi.
  • B - WYSOKOŚĆ Jest to wysokość szyby razem z listwami przyszybowymi.
  • I - Rama okna
  • II - Listwa przyszybowa
  • III - Szyba

*Podczas mierzenia ważne jest, aby upewnić się, że plisa nie będzie kolidować z klamką okna.

Montaż na listwy przyszybowe ma zastosowanie dla następujących typów rolet plisowanych: 2SCK.

Montaż bezinwazyjny na skrzydło okna
Montaż bezinwazyjny na skrzydło okna
  • A - SZEROKOŚĆ Jest to szerokość szyby razem z listwami przyszybowymi.
  • B - WYSOKOŚĆ Jest to wysokość szkrzydła okna.
  • I - Rama okna
  • II - Listwa przyszybowa
  • III - Szyba

*Podczas mierzenia ważne jest, aby upewnić się, że plisa nie będzie kolidować z klamką okna.

Montaż bezinwazyjny na skrzydło okna ma zastosowanie dla następujących typów rolet plisowanych: 2SCK, 1SCOW, 2SCOW.

Plisy montaż na oknie dachowym
Montaż na oknie dachowym

widok z góryOkno dachowe - widok z góry
widok z bokuOkno dachowe - widok z boku
  • A - SZEROKOŚĆ Jest to szerokość od krawędzi do krawędzi listwy przyszybowej.
  • B - WYSOKOŚĆ Jest to wysokość od krawędzi do krawędzi listwy przyszybowej.
  • I - Rama okna
  • II - Szyba

Do okna dachowego można zamocować jedynie plisy dachowe COSIMO SL.

*Wszystkie wymiary podajemy w milimetrach.

Rolety Rzymskie

Instrukcja pomiarowania
Rolet rzymskich

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

Montaż we wnęce okiennej
  • A - SZEROKOŚĆ WNĘKI OKIENNEJ Jeżeli szerokość wnęki we wszystkich punktach nie jest jednakowa, należy przyjąć najmniejszy wymiar wnęki. 5mm to dystans który należy odjąć od szerokości wnęki okiennej w celu swobodnego montażu rolety.
  • B - WYSOKOŚĆ WNĘKI OKIENNEJ Jeżeli wysokość wnęki we wszystkich punktach nie jest jednakowa, należy przyjąć najmniejszy wymiar wnęki. 5mm to dystans który należy odjąć od wysokości wnęki okiennej w celu swobodnego montażu rolety.
Montaż na ramie okna – opcja bezinwazyjna
  • A - SZEROKOŚĆ Jest to szerokość szyby wraz z listwami przyszybowymi
  • B - WYSOKOŚĆ Jest to wysokość od górnej do dolnej krawędzi ramy.
Montaż na ścianie/suficie
  • A - SZEROKOŚĆ ROLETY Jest to szerokość całkowita rolety. Należy pamiętać aby roleta była szersza od wnęki okiennej min. 5-8 cm tak aby nie było prześwitów po jej opuszczeniu.
  • B - WYSOKOŚĆ ROLETY Jest to wysokość całkowita rolety. Po zwinięciu roleta rzymska osiąga wysokość od 22 do 35 cm w zależności od jej długości.
  • C - SZEROKOŚĆ WNĘKI OKIENNEJ
  • D - WYSOKOŚĆ WNĘKI OKIENNEJ

Dostępne modele

Rolety Rzymskie w sklepie internetowym Knall występują w dwóch rodzajach. Są to bardzo podobne do siebie systemy, które różni głównie estetyka.

Model 2
Model 2

Roleta z okrągłymi fiszbinami* (4 mm).
W transparentnej taśmie poziomej. Pakiet min. 23 cm

Model 3
Model 3

Roleta z okrągłymi fiszbinami* (3 mm).
W zaszewkach z tyłu tkaniny. Pakiet min. 21 cm.

Akcesoria
bezinwazyjny uchwyt górny do okien pcv

bezinwazyjny uchwyt górny do okien pcv

szyna otwarta z wypinanymi sznurkami

szyna otwarta z wypinanymi sznurkami

uchwyt uniwersalny

uchwyt uniwersalny

bezinwazyjny uchwyt dolny do montażu żyłek

bezinwazyjny uchwyt dolny do montażu żyłek

szyna w przekroju

szyna w przekroju

uchwyt sufitowy

uchwyt sufitowy

*Wszystkie wymiary podajemy w milimetrach.
*Po zwinięciu roleta osiąga wysokość od 22 do 35 cm w zależności od długości rolety.

Żaluzje wewnętrzne

Instrukcja pomiarowania Żaluzji wewnętrznych

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

Montaż między listwy przyszybowe
  • A - SZEROKOŚĆ Jest to szerokość „światła” szyby (nie uwzględniając uszczelki).
  • B - WYSOKOŚĆ Jest to wysokość „światła” szyby (nie uwzględniając uszczelki).
  • I - Rama okna
  • II - Listwa przyszybowa
  • III - Szyba
Montaż na listwy przyszybowe
  • A - SZEROKOŚĆ Jest to szerokość szyby wraz z listwami przyszybowymi.
  • B - WYSOKOŚĆ Jest to wysokość szyby wraz z listwami przyszybowymi.
  • I - Rama okna
  • II - Listwa przyszybowa
  • III - Szyba
Montaż bezinwazyjny na skrzydło okna
  • A - SZEROKOŚĆ Jest to szerokość szyby razem z listwami przyszybowymi.
  • B - WYSOKOŚĆ Jest to wysokość skrzydła okna
  • I - Rama okna
  • II - Listwa przyszybowa
  • III - Szyba
Montaż wewnątrz wnęki okiennej
help wymiar z3 edit.jpg (114 KB)
  • A - SZEROKOŚĆ WNĘKI OKIENNEJ Jeżeli szerokość wnęki we wszystkich punktach nie jest jednakowa należy przyjąć najmniejszy wymiar wnęki. 5mm to dystans który należy odjąć od szerokości wnęki okiennej w celu swobodnego montażu żaluzji.
  • B - WYSOKOŚĆ WNĘKI OKIENNEJ Jeżeli wysokość wnęki we wszystkich punktach nie jest jednakowa należy przyjąć najmniejszy wymiar wnęki. 5mm to dystans który należy odjąć od wysokości wnęki okiennej w celu swobodnego montażu żaluzji.

*Pamiętaj, że po zwinięciu żaluzji wysokość mechanizmu zwiększy się o grubość pakietu lameli, co w niektórych przypadkach może kolidować przy otwarciu okna.

*Wysokości pakietów lameli znajdują się w opisach żaluzji.

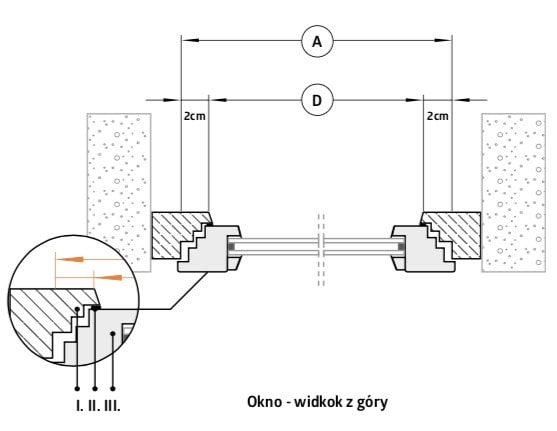

Montaż na ścianie
help wymiar z4 edit.jpg (126 KB)
  • A - SZEROKOŚĆ ŻALUZJI
  • B - WYSOKOŚĆ ŻALUZJI
  • C - SZEROKOŚĆ WNĘKI OKIENNEJ
  • D - WYSOKOŚĆ WNĘKI OKIENNEJ

Użyj tej opcji, jeśli chcesz zainstalować żaluzje na ścianie. Sugerujemy żeby żaluzja była ok 8-10cm szersza oraz 8-10cm wyższa od wnęki okiennej, tak aby nie było prześwitów.


*Wszystkie wymiary podajemy w milimetrach

**Mogą wystąpić niewielkie różnice w wysokości rozwiniętych żaluzji ze względu na specyfikę drabinki. Tolerancja wynosi od -5 mm do +35 mm.

Żaluzje fasadowe

Instrukcja pomiarowania Żaluzje Fasadowa

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

  • A - Całkowita szerokość żaluzji fasadowej
  • B - Całkowita wysokość żaluzji fasadowej

Wysokość B należy podać ze skrzynką, wymiary skrzynki należy dobrać według poniższej tabeli:

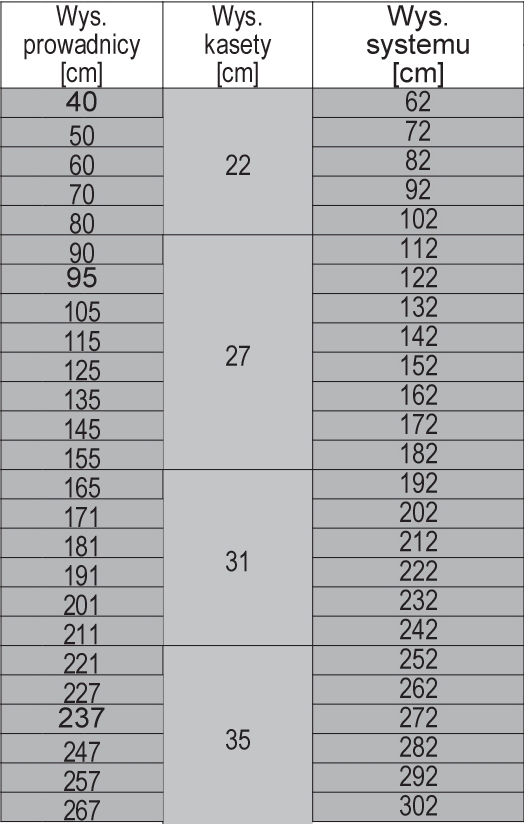

Żaluzje Z90 Żaluzje C80
Wysokość kasety [cm] Wysokość prowadnicy [cm] Wysokość systemu [cm] Wysokość prowadnicy [cm] Wysokość systemu [cm]
22 40
50
60
70
80
90
100
110
120
130
140
150
160
62
72
82
92
102
112
122
132
142
152
162
172
182
40
50
60
70
80
62
72
82
92
102
27 165
175
185
195
205
215
192
202
212
222
232
242
90
95
105
115
125
135
145
155
112
122
132
142
152
162
172
182
31 221
231
241
251
261
271
252
262
272
282
292
302
165
171
181
191
201
211
192
202
212
222
232
242
35 277
287
297
307
317
312
322
332
342
352
221
227
237
247
257
267
252
262
272
282
292
302

Żaluzje pionowe Verticale

Instrukcja pomiarowania Żaluzje pionowe (verticale)

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

Przykręcane - wnęka okienna
  • A - SZEROKOŚĆ WNĘKI OKIENNEJ Jeżeli szerokość wnęki we wszystkich punktach nie jest jednakowa należy przyjąć najmniejszy wymiar wnęki. 5mm to dystans który należy odjąć od szerokości wnęki okiennej w celu swobodnego montażu żaluzji.
  • B - WYSOKOŚĆ WNĘKI OKIENNEJ Jeżeli wysokość wnęki we wszystkich punktach nie jest jednakowa należy przyjąć najmniejszy wymiar wnęki. 5mm to dystans który należy odjąć od wysokości wnęki okiennej w celu swobodnego montażu żaluzji.
Przykręcane - ściana lub sufit
  • A - SZEROKOŚĆ SYSTEMU
  • B - WYSOKOŚĆ SYSTEMU
  • C - SZEROKOŚĆ WNĘKI OKIENNEJ 100mm to sugerowany dystans który należy dodać do szerokości wnęki okiennej aby zapobiec prześwitom.
  • D - WYSOKOŚĆ WNĘKI OKIENNEJ 100mm to sugerowany dystans który należy dodać do wysokości wnęki okiennej.

*Wszystkie wymiary podajemy w milimetrach

Markizy Pionowe Fakro VMZ/VMB

Instrukcja pomiarowania Markizy Pionowe Fakro VMZ/VMB

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

Pomiaru dokonujemy po zewnętrznej stronie okna

  • A - SZEROKOŚĆ Jest to szerokość zewnętrznej wnęki okiennej.
  • B - WYSOKOŚĆ Jest to wysokość zewnętrznej wnęki okiennej.
  • C1, C2, C3 - SZEROKOŚĆ WIDOCZNYCH ELEMENTÓW OŚCIEŻNICY

*C1 oraz C2 to szerokość widocznych elementów ościeżnicy w części bocznej (C1<25mm, lub C2<25mm - MONTAŻ NIEMOŻLIWY!)

*Wszystkie wymiary podajemy w milimetrach

Markizy tarasowe

Instrukcja pomiarowania Markizy tarasowe

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

Montaż poprzez przykręcenie

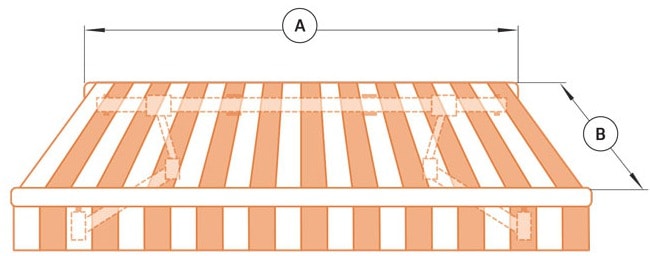

Markiza tarasowa - widok z przodu Markiza tarasowa - widok z przodu
Markiza tarasowa - widok z boku Markiza tarasowa - widok z boku
  • A - SZEROKOŚĆ MARKIZY
  • B - WYSIĘG MARKIZY Wysięg Markizy zależy od jej kąta nachylenia. Wysięg markizy to inaczej odległość od ściany budynku do końca belki napinającej, przy kącie nachylenia ok 4 stopnie. W większości przypadków kąt nachylenia jest większy (zalecany kąt nachylenia ze względu na prawidłowe odprowadzanie deszczu to 14 stopni).

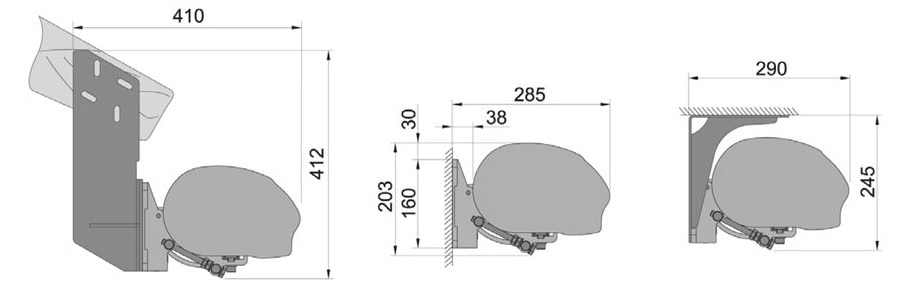

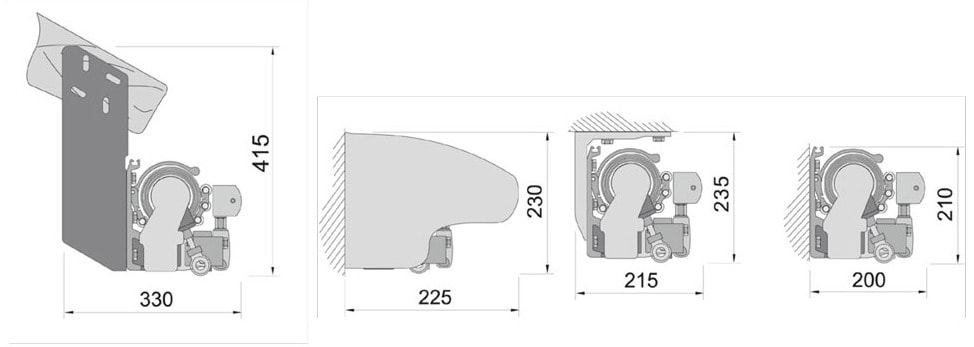

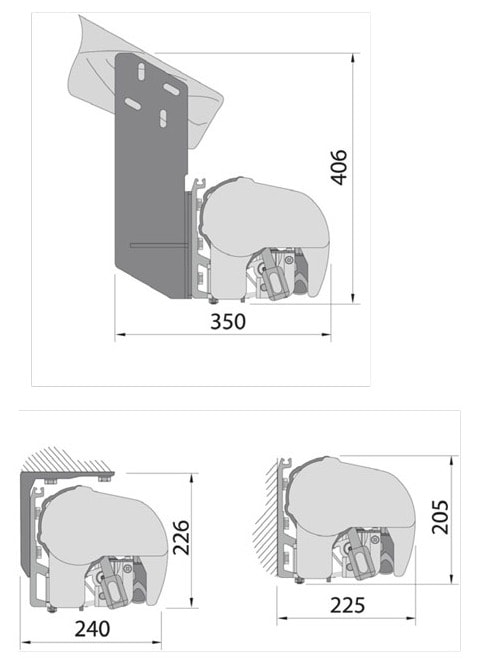

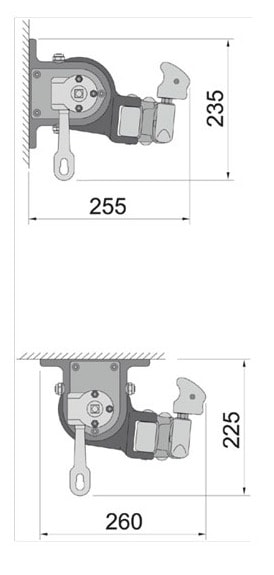

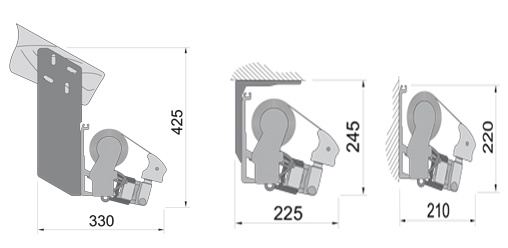

Wymiary systemów markiz tarasowych

Systemy markiz tarasowych dostępne w naszym sklepie internetowym posiadają, podane w milimetrach, wymiary przedstawione na poniższych rysunkach pomocniczych:

Markiza Corsica Premium w kasecie

Corsica


Markiza Palladio Premium w kasecie

Palladio


Markiza Jamaica Premium bez kasety

Jamaica


Markiza Silver Plus Classic bez kasety

Silver Plus


*Wszystkie wymiary podajemy w milimetrach

Markizy na ogrody zimowe

Instrukcja pomiarowania markiza Veranda

Długa i bezawaryjna praca osłony przeciwsłonecznej zależy nie tylko od wysokiej jakości jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

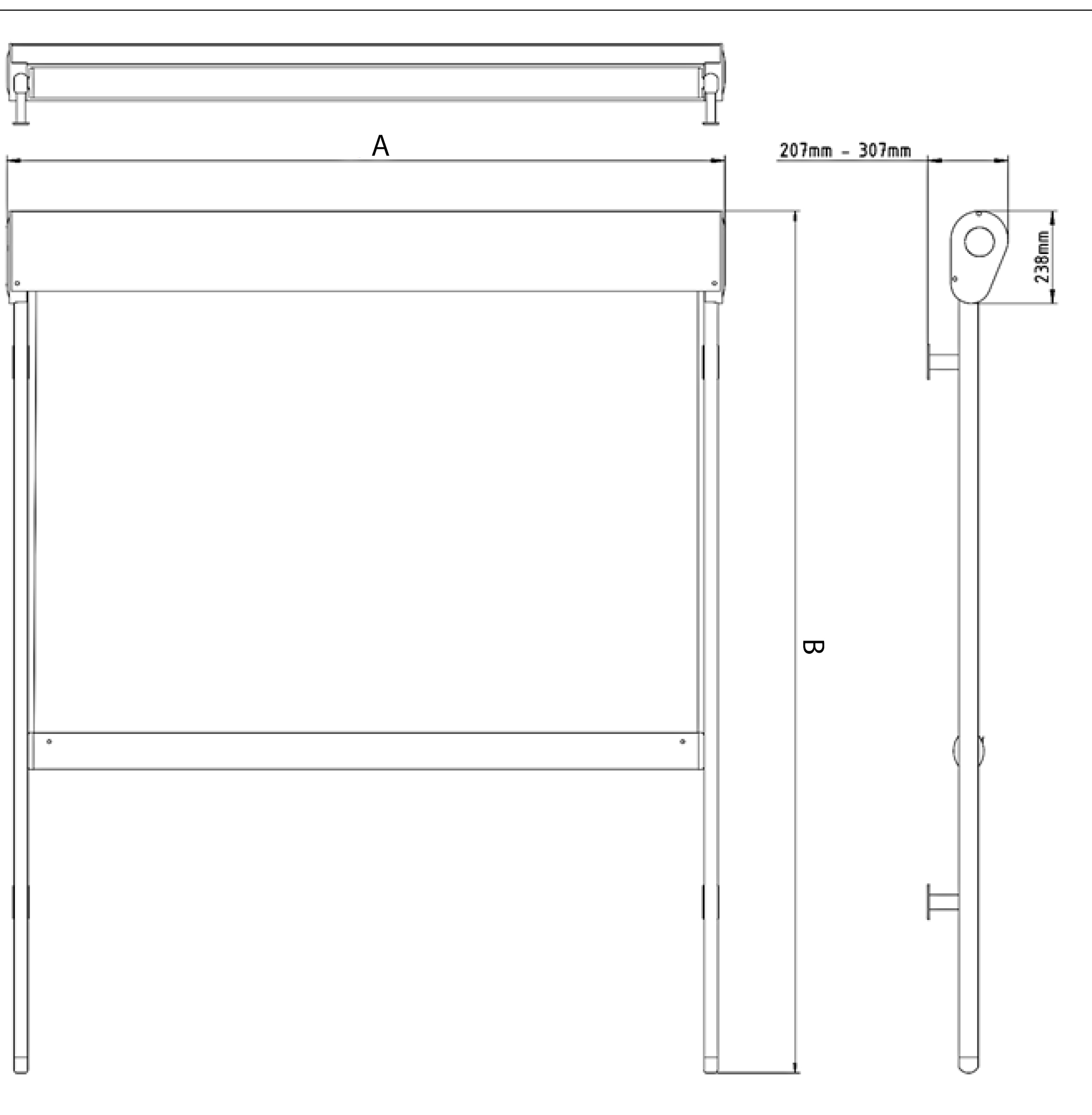

Veranda wymiar
  • A - SZEROKOŚĆ Jest to szerokość markizy.
  • B - WYSOKOŚĆ Jest to wysokość markizy.

*Przy planowaniu instalacji wielu modułów markizy Veranda obok siebie, zachęcamy do zapoznania się z dokumentacją techniczną dostępną na naszej stronie, oraz do kontaktu z naszym działem obsługi klienta przed dokonaniem zakupu

wymiary, widok z góry i z bokuVeranda szerokość
Typ wymiarowania
Standardem jest L1Veranda wymiarowanie

*Wszystkie wymiary podajemy w milimetrach.

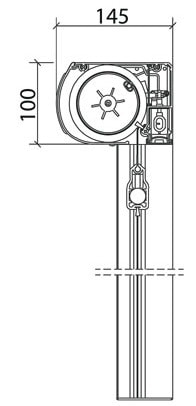

Markizy balkonowe

Instrukcja pomiarowania markiza balkonowa Italia

Długa i bezawaryjna praca osłony przeciwsłonecznej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

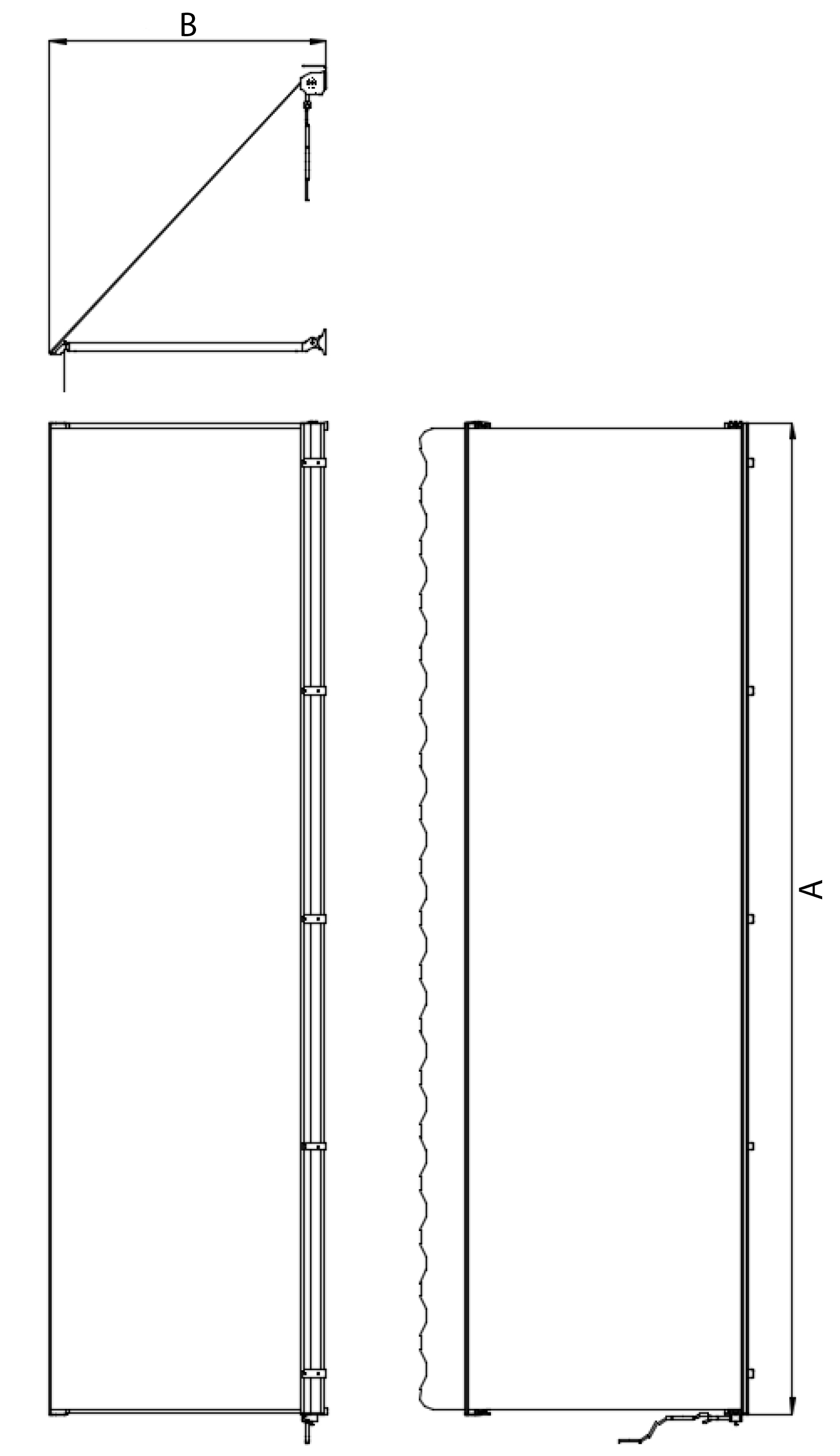

Italia wymiar
  • A - SZEROKOŚĆ Jest to szerokość markizy.
  • B - WYSIĘG Jest to wysięg ramienia markizy.

W przypadku montażu markizy ręcznej, wewnątrz wnęki balkonowej, zalecamy zachowanie odstępu 15 cm od ściany po stronie sterowania. Zapewni to swobodę montażu i obsługi.

Widok z góry, szerokośćItalia szerokość
Widok z boku, wysięgItalia wysięg

*Wszystkie wymiary podajemy w milimetrach.

Markizy boczne

Instrukcja pomiarowania markiza Bahama

Długa i bezawaryjna praca osłony przeciwsłonecznej zależy nie tylko od wysokiej jakości jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

Markiza Bora
    • A - SZEROKOŚĆ Jest to szerokość markizy.
    • B - WYSOKOŚĆ Jest to wysokość markizy.

*Wymiary podane podczas konfiguracji odnoszą się do całkowitej szerokości oraz wysokości systemu markizy, razem z elementami montażowymi. Warto pamiętać, że rzeczywista długość tkaniny markizy może być nieco mniejsza i zależeć będzie od wybranego sposobu montażu.

Markiza dzieli się na trzy warianty, w zależności od sposobu mocowania.

Wariant 1

Bora Variant 1

Przeznaczony do montażu na utwardzonych powierzchniach.
Element montażowy ma średnicę 145mm.

Wariant 2

Bora Variant 2

Do montażu na miękkim podłożu, jak trawnik.
Element montażowy ma średnicę 145mm.

Wariant 3

Bora Variant 3

Przeznaczony do montażu na ścianie.
Szerokość uchwytu wynosi 64mm.

*Wszystkie wymiary podajemy w milimetrach.

Pergole

Montaż Pergoli

Pergola SB350


Pergola SB350 wolnostojąca jednomodułowa

Pergole od Knall

Zamawiając pergolę w Knall, wybierasz indywidualne podejście, dzięki któremu możesz mieć pewność, że otrzymasz produkt doskonale dopasowany do Twoich potrzeb. Nasz zespół dba o każdy szczegół zamówienia, aby gotowy produkt spełniał wszystkie oczekiwania i posiadał dokładnie takie wymiary, jakich potrzebujesz. Starannie dobrane, wysokiej jakości materiały zapewniają nie tylko estetyczny wygląd pergoli, ale też jej trwałość i niezawodność. Pomożemy dostosować konstrukcję do Twojej przestrzeni, aby stworzyć idealne miejsce do relaksu i ochrony przed słońcem czy deszczem.

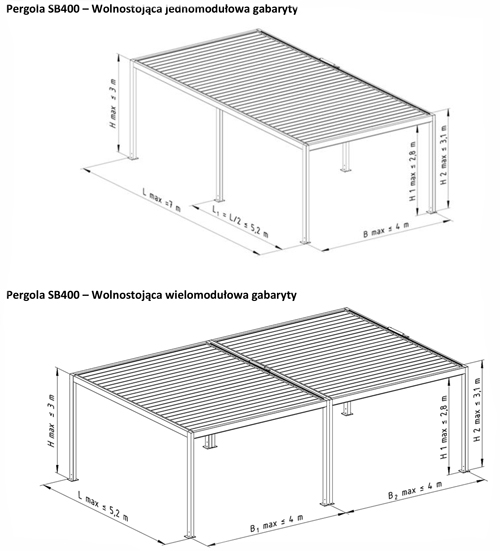

Pergola SB400

wolnostojąca jednomodułowa


Pergola SB400 wolnostojąca jednomodułowa

wolnostojąca wielomodułowa


Pergola SB400 wolnostojąca wielomodułowa

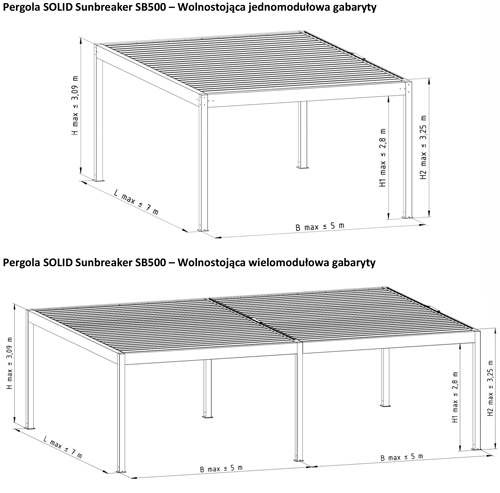

Pergola SB500

wolnostojąca jednomodułowa


Pergola SB500 wolnostojąca jednomodułowa

wolnostojąca wielomodułowa


Pergola SB500 wolnostojąca wielomodułowa

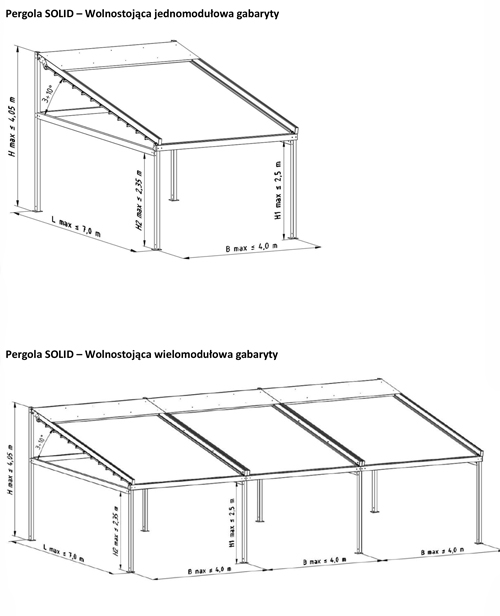

Pergola SOLID

wolnostojąca jednomodułowa


Pergola SOLID wolnostojąca jednomodułowa

wolnostojąca wielomodułowa


Pergola SOLID wolnostojąca wielomodułowa

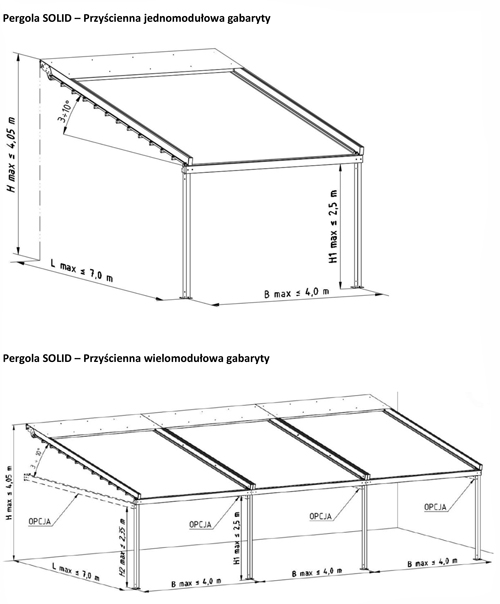

Pergola SOLID

przyścienna jednomodułowa


Pergola SOLID przyścienna jednomodułowa

przyścienna wielomodułowa


Pergola SOLID przyścienna wielomodułowa

Pergola ZIIIP
przyścienna jednomodułowa


Pergola ZIIIP przyścienna jednomodułowa

Pergola ZIIIP przyścienna wielomodułowa

Zasłony

Instrukcja pomiarowania Zasłona

Żeby zasłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

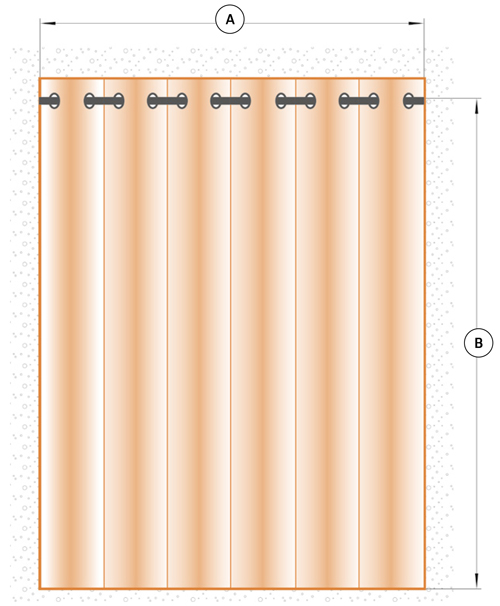

Zasłona
    • A - SZEROKOŚĆ Szerokość karnisza
    • B - WYSOKOŚĆ Wysokość zasłony*

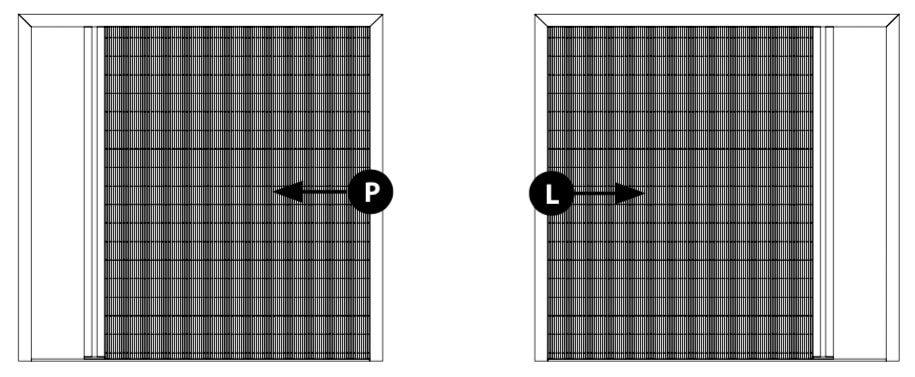

  • W przypadku zasłon wieszanych w kompletach należy podać stronę zasłony: lewa lub prawa.

Szerokość gotowego karnisza odzwierciedla wymiar rozłożonej, zmarszczonej tkaniny

*Zmierz wysokość od górnej części karnisza do podłogi, dodaj 2 cm (niezbędne na wybicie koła). Uwaga! Podany wymiar dotyczy całkowitej wysokości produktu ostatecznego (wymiar B, gotowej zasłony). Aby uniknąć ocierania zasłony o podłogę, zalecamy odjęcie do 10 cm z wysokości (wedle uznania).

*Wszystkie wymiary podajemy w milimetrach

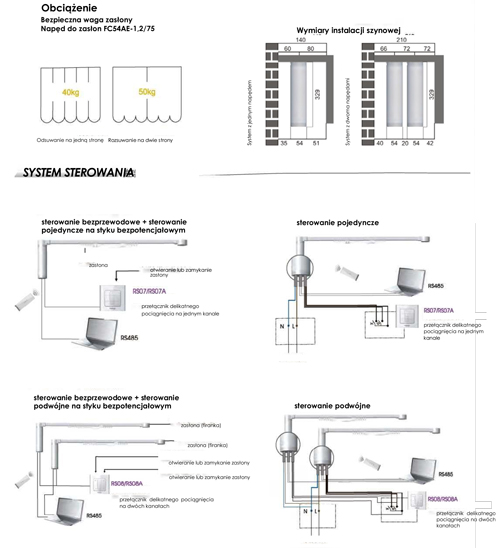

Karnisz elektryczny KNALL

Instrukcja pomiarowania Karnisz Knall

Długa i bezawaryjna praca osłony przeciwsłonecznej zależy nie tylko od wysokiej jakości jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

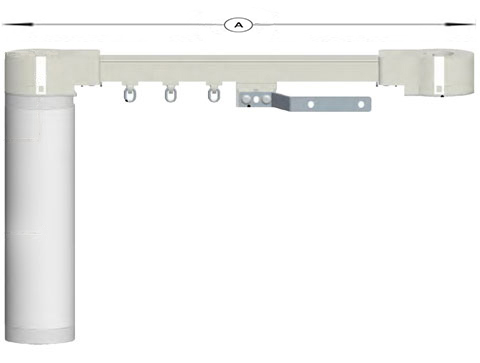

Karnisz Knall
    • A - SZEROKOŚĆ Wymiar A jest całkowitą długością systemu od silnika włącznie, do zakończenia karnisza.

Jeżeli jedna prosta w którymś wymiarze przekroczy 2.4m, zostanie ona podzielona na 2 równe części, łącznik w zestawie.

*Wszystkie wymiary podajemy w milimetrach.

Moskitiery okienne

Instrukcja pomiarowania Moskitiery na okna

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

Moskitiera ramkowa na kołnierz
Okno - widok z boku
  • A - SZEROKOŚĆ Jest to szerokość „światła” ramy okna. Mierzona od uszczelki do uszczelki.
  • B - WYSOKOŚC Jest to wysokość „światła” ramy okna. Mierzona od uszczelki do uszczelki.
  • C - GRUBOŚĆ „FELCA”
  • I - Rama okna
  • II - Uszczelka ramy okna
  • III - Skrzydło okienne

Moskitiera ramkowa, widok z góry:

Moskitiera MRK
  • A - Szerokość
  • B - Wysokość

Przekrój i blaszki montażowe:

Przekrój profilu

Przekrój profilu

Blaszka montażowa

Blaszka montażowa

Felc, wymiar C

Felc, wymiar C

Przekrój zamocowanej moskitiery

Przekrój zamocowanej moskitiery

Moskitiera rolowana standrard
  • A - SZEROKOŚĆ Jest to szerokość zewnętrznej wnęki okiennej. Jeżeli szerokość wnęki we wszystkich punktach nie jest jednakowa należy przyjąć najmniejszy wymiar wnęki.
  • B - WYSOKOŚĆ Jest to wysokość zewnętrznej wnęki okiennej. Jeżeli wysokość wnęki we wszystkich punktach nie jest jednakowa należy przyjąć najmniejszy wymiar wnęki.

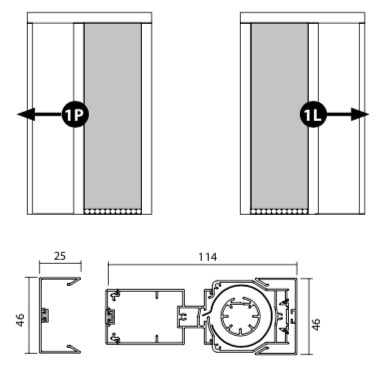

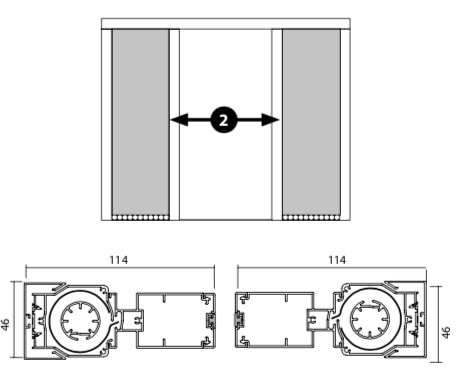

Dwa modele

Moskitiery rolowane od Knall posiadają kompaktową kasetę (47mm), szczelne prowadnice boczne (38mm) i łatwy w obsłudze profil ruchomy (65mm). Dla okien dachowych oferujemy modele z dolnym profilem (15mm), gwarantującym idealne dopasowanie i prosty montaż

ZwykłaMoskitiera rolowana
DachowaMoskitierea rolowana dachowa

Moskitiera rolowana dachowa

Wnęka dachowa - widok z góry (szerokość)

Wnęka dachowa - widok z boku (wysokość)

  • A - SZEROKOŚĆ Jest to szerokość wewnętrznej wnęki dachowej, z dodaniem wymiarów na prowadnice 8 cm (2x4 cm).
  • B - WYSOKOŚĆ Jest to wysokość wewnętrznej wnęki dachowej, z dodaniem wymiarów na kasetę 10 cm.
Dwa modele

Moskitiery rolowane od Knall posiadają kompaktową kasetę (47mm), szczelne prowadnice boczne (38mm) i łatwy w obsłudze profil ruchomy (65mm). Dla okien dachowych oferujemy modele z dolnym profilem (15mm), gwarantującym idealne dopasowanie i prosty montaż

ZwykłaMoskitiera rolowana
DachowaMoskitierea rolowana dachowa

Moskitiery drzwiowe

Instrukcja pomiarowania Moskitiery na drzwi

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

Moskitiera drzwiowa

Moskitierę drzwiową pomiaruje się od zewnętrznej strony.

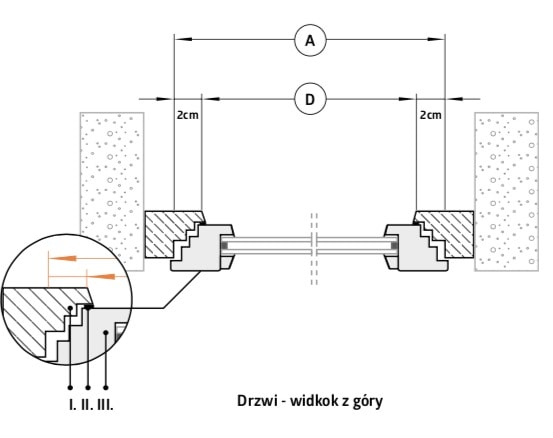

Drzwi - widok z góry
Drzwi - widok z boku
  • A - SZEROKOŚĆ MOSKITIERY Jest to szerokość otworu w ramie okiennej mierzona od krawędzi do krawędzi zewnętrznej ramy drzwi powiększona o 2cm z każdej strony. (A=D+4cm).
  • B - WYSKOKOŚĆ MOSKITIERY Jest to wysokość otworu w ramie okiennej mierzona od krawędzi do krawędzi zewnętrznej ramy drzwi powiększona o 2cm z każdej strony. (B=C+4cm).
  • C - WYSKOKOŚĆ Jest mierzona od krawędzi do krawędzi zewnętrznej ramy drzwi.
  • D - SZEROKOŚC Jest mierzona od krawędzi do krawędzi zewnętrznej ramy drzwi.
  • I - Rama drzwi
  • II - Uszczelka ramy drzwi
  • III - Skrzydło drzwiowe

*Do przykręcenia moskitiery potrzeba dodatkowo 23mm na zawiasy i 13mm na klamkę. Podzespoły te wystają poza główne wymiary ramy moskitiery.

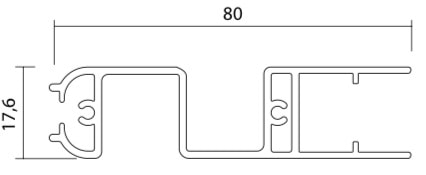

Rama moskitieryRama moskitiery
Profil usztywniającyProfil usztywniający

*Moskitiera ramkowa jest przystosowana do montażu na drzwi otwierane do wewnątrz domu.

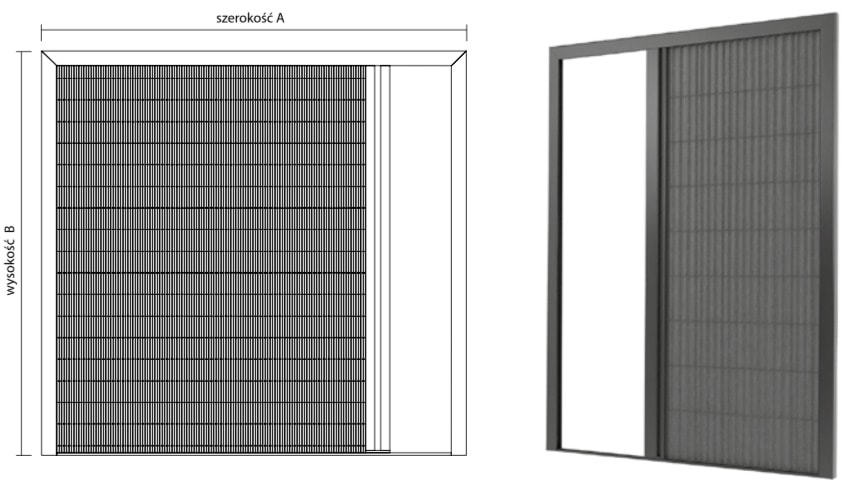

Moskitiera drzwiowa plisowana DEORA

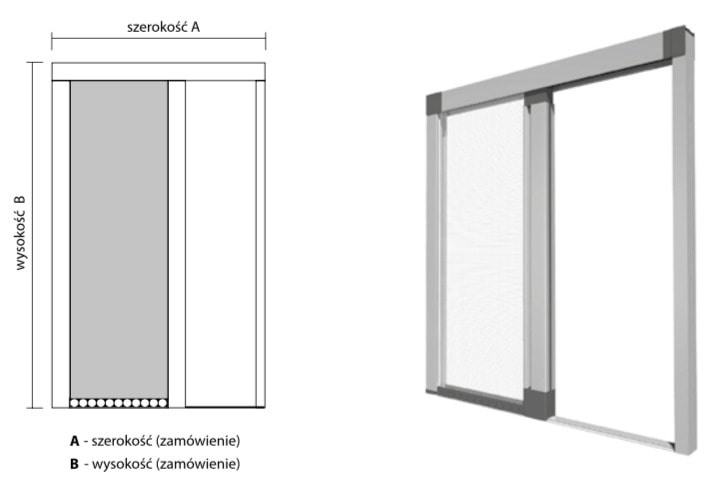

Deora AB
  • A - SZEROKOŚĆ Jest to szerokość zewnętrznej wnęki drzwiowej.
  • B - WYSOKOŚĆ Jest to wysokość zewnętrznej wnęki drzwiowej.

Moskitierę deora możemy zastosować do drzwi otwieranych do wewnątrz budynku.

Wymiary A i B będą wymiarami gotowego produktu.


Wymiary moskitiery po złożeniu

Szerokość moskitiery [mm] min. szerokość zestawu [mm]
minimalna maksymalna
600 800 120
801 1200 130
1201 1600 145
1601 2000 155
2001 2400 170
2401 3000 185
3001 4000 210
Szerokość moskitiery
Szerokość moskitiery
Szerokość zestawu
Szerokość zestawu

Strona sterowania - Moskitiera DEORA

Stronę sterowania podajemy patrząc od zewnątrz budynku.

Sterowanie z lewej

Sterowanie z lewej

Sterowanie z prawej

Sterowanie z prawej


Elementy moskitiery plisowanej

prowadnica

prowadnica

profil przesuwny

profil przesuwny

profil dolny niski

profil dolny niski
(przyklejany)

profil dolny skośny

profil dolny skośny
(przyklejany)

profil dolny wysoki

profil dolny wysoki
(przykręcany)

*Wszystkie wymiary podajemy w milimetrach.

Rolety dachowe VELUX / FAKRO

Instrukcja pomiarowania Rolety dachowe VELUX / FAKRO


  • 1. Kiedy otworzysz okno VELUX / FAKRO w prawym lub lewym górnym rogu skrzydła znajdziesz tabliczkę znamionową.
  • 2. Tabliczki znamionowe różnią się umiejscowieniem i wyglądem w zależności od modelu okna. Sprawdź typ i rozmiar według widocznych z boku.
  • 3. Wybierz pasujący typ okna: Przykład FAKRO: 78x118 Przykład VELUX: GGL, MK08
  • 4. W przypadku, gdy z jakiegoś powodu na Twoim oknie nie ma tabliczki znamionowej, zmierz zewnętrzny wymiar skrzydła (szerokość i wysokość) i skontaktuj się z naszym konsultantem, który pomoże Ci zidentyfikować rozmiar okna.

Panele fotowoltaiczne okienne

Instrukcja pomiarowania Panele fotowoltaiczne okienne

Długa i bezawaryjna praca przysłony okiennej zależy nie tylko od wysokiej jakość jej wykonania ale też od prawidłowego jej dopasowania i montażu. Żeby przysłona idealnie pasowała, wybrane miejsce musi być prawidłowo i starannie zwymiarowane.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

SolarGaps Wymiary A B
  • A - Szerokość Jest to szerokość całkowita systemu
  • B - Wysokość Jest to wysokość całkowita systemu

*W przypadku montażu na ścianie (poza wnęką okienną), zaleca się by system był większy od wnęki okiennej o 75 mm na szerokość i 115 mm na wysokość celem swobody montażu.


Typ okiennego panelu fotowoltaicznego

TYP R - klasyczne prowadnice

System R

TYP W - Prowadzenie linką

System W

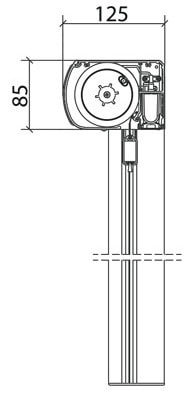

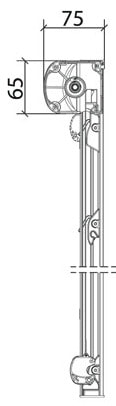

Wymiary elementów

Kaseta

Kaseta

Pakiet

Pakiet

Lamel

Lamel

Kaseta z uchwytem montażowym

Kaseta z uchwytem montażowym

Uchwyt montazowy

Uchwyt montazowy

Prowadnica
(tylko typ R)

Prowadnica

Uchwyt prowadnicy
(tylko typ R)

Uchwyt prowadnicy

Uchwyt podwójny prowadnicy
(tylko typ R)

Uchwyt podwójny prowadnicy

Uchwyt linki
(tylko typ W)

Uchwyt linki

Bramy garażowe

Instrukcja pomiarowania Brama garażowa segmentowa

Długotrwałe i bezproblemowe funkcjonowanie bramy jest uzależnione nie tylko od jej jakości, ale również od dokładnego pomiaru i prawidłowego montażu. Aby brama idealnie dopasowała się do otworu, kluczowe jest precyzyjne wykonanie pomiarów.
Należy bezwzględnie przestrzegać poniższych rysunków pomocniczych.

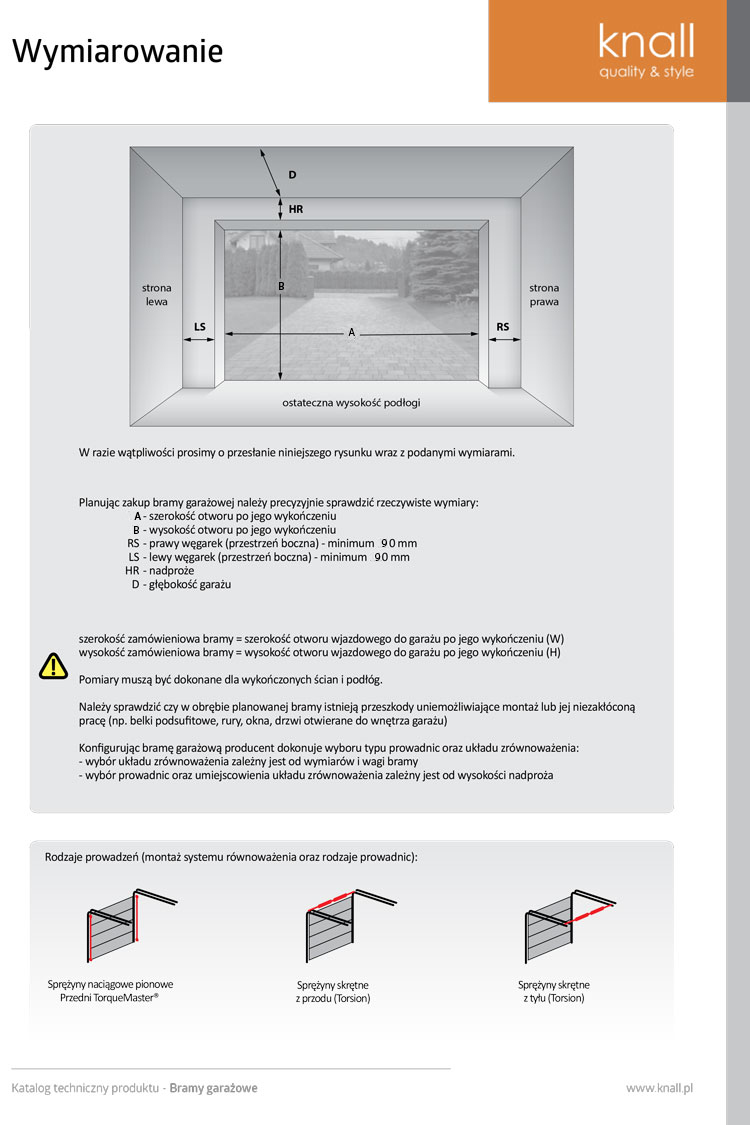

Katalog techniczny bramy garażowej

L - lewa, R - Prawa, FH - ostateczna wysokość podłogi

  • W - SZEROKOŚĆ (wymiar A) Jest to szerokość otworu po jego wykończeniu.
  • H - WYSOKOŚĆ (wymiar B) Jest to wysokość otworu po jego wykończeniu.
  • LS - lewy węgarek (przestrzeń boczna) minimum 110 mm
  • RS - prawy węgarek (przestrzeń boczna) minimum 110 mm
  • HR - nadproże
  • D - głębokość garażu
  • • Szerokość zamówieniowa bramy = szerokość otworu wjazdowego do garażu po jego wykończeniu (W)
  • • Wysokość zamówieniowa bramy = wysokość otworu wjazdowego do garażu po jego wykończeniu (H)
  • • Pomiary muszą być dokonane dla wykończonych ścian i podłóg.
  • • Należy sprawdzić czy w obrębie planowanej bramy istnieją przeszkody uniemożliwiające montaż lub jej niezakłóconą pracę (np. belki podsufitowe, rury, okna, drzwi otwierane do wnętrza garażu).
  • • Konfigurując bramę garażową producent dokonuje wyboru typu prowadnic oraz układu zrównoważenia:
  • - wybór układu zrównoważenia zależny jest od wymiarów i wagi bramy
  • - wybór prowadnic oraz umiejscowienia układu zrównoważenia zależny jest od wysokości nadproża

*Wszystkie wymiary podajemy w milimetrach.
